壓力表

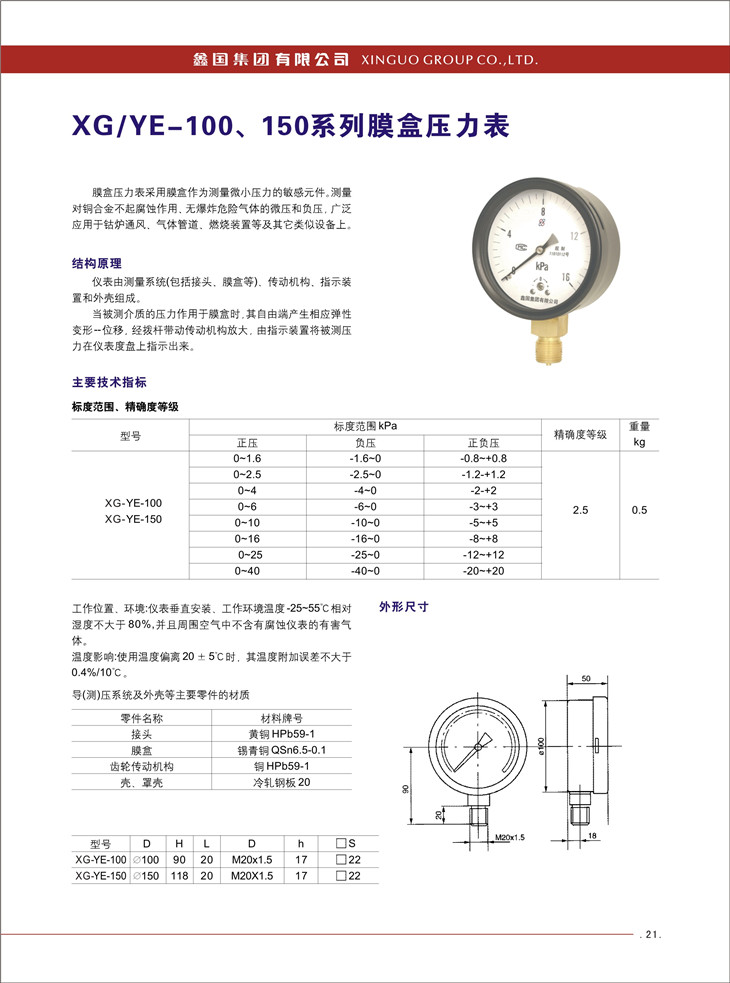

XG / YE -100、150系列膜盒壓力表：

膜盒壓力表采用膜盒作為測量微小壓力的敏 感元件，測量對銅合金不起腐蝕作用，無爆炸危險氣體的微壓和負壓。膜盒壓力表廣泛應用于鈷爐通風、氣體管道、燃燒裝置等及其它類似設備上。

結構原理：

膜盒壓力表由測量系統（包括接頭，膜盒等）、傳動機構、指示裝置和外殼組成。當被測介質的壓力作用于膜盒時，其自由端產生相應彈性變形——位移，經撥桿帶動傳動機構放大，由指示裝置將被測壓力在儀表度盤上指示出米。

工作位置，環境：膜盒壓力表垂直安裝，工作環境溫度﹣25~55℃，相對濕度不大于80%，并且周圍空氣中不含有腐蝕儀表的有害氣體。

溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4%/10℃。
